Реле безопасности SR: интеллектуальный барьер между человеком и машиной

Оглавление

1. Что такое реле безопасности SR и зачем оно нужно
2. Как устроено реле безопасности SR: принцип избыточности
3. Ключевые технические характеристики
4. Типовые схемы применения
5. Категории безопасности и стандарты
6. Монтаж и ввод в эксплуатацию
7. Заключение

Что такое реле безопасности SR и зачем оно нужно

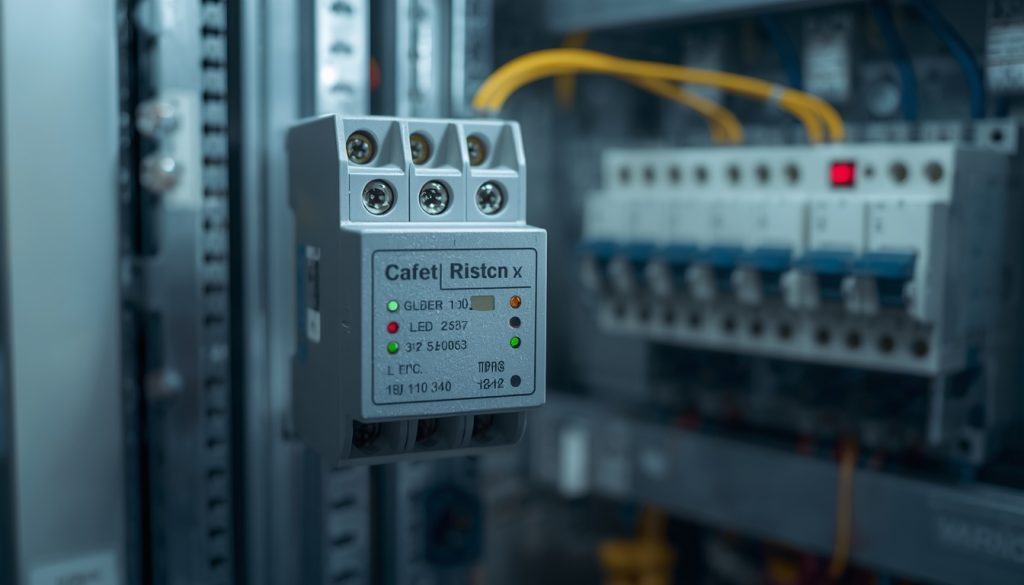

В современном промышленном оборудовании недостаточно просто установить аварийную кнопку. Между сигналом об опасности и остановкой механизма должен стоять интеллектуальный посредник, способный распознать неисправность и гарантированно разорвать цепь. Эту функцию выполняет реле безопасности SR — специализированный коммутационный аппарат, предназначенный для безопасного управления цепями аварийного останова, защитными дверями, световыми завесами и другими устройствами обеспечения безопасности.

В отличие от обычного электромагнитного реле, которое при выходе из строя может «залипнуть» в замкнутом состоянии, реле безопасности SR проектируется так, чтобы любая внутренняя неисправность приводила к безопасному отключению. Именно поэтому такие устройства соответствуют строгим стандартам EN ISO 13849-1 и IEC 61508, достигая категории 4 и уровня производительности PL e. В каталоге «Ватт Электрик» представлен широкий ассортимент устройств обеспечения безопасности, включая реле серии SR от ведущих производителей.

Как устроено реле безопасности SR: принцип избыточности

Главный секрет надёжности реле SR кроется в архитектуре. Внутри устройства работают не один, а два независимых канала обработки сигнала. Каждый канал имеет собственную логику и собственные выходные контакты, включённые последовательно. Если один канал выходит из строя, второй сохраняет способность отключить нагрузку.

Более того, реле SR постоянно «проверяет» само себя. Специальные схемы диагностики отслеживают:

• целостность входных цепей;
• короткие замыкания между каналами;
• обрыв или залипание контактов внешних устройств;
• состояние обратной связи от контакторов.

При обнаружении любой аномалии устройство блокируется и не позволяет перезапустить систему до устранения неисправности. Именно поэтому реле безопасности SR нельзя заменить обычным реле, даже если по коммутационной способности они схожи.

Ключевые технические характеристики

При выборе реле безопасности SR необходимо учитывать несколько параметров:

Напряжение питания. Наиболее распространены модели на 24 В AC/DC, что соответствует стандарту EN 60204-1 для цепей управления. Встречаются также исполнения на 230 В переменного тока.

Количество каналов. Реле SR могут быть одноканальными или двухканальными. Двухканальное исполнение позволяет достичь категории 4 и уровня PL e — максимально возможных показателей безопасности.

Конфигурация контактов. Типичная схема включает 3 замыкающих и 1 размыкающий контакт (3NO+1NC), однако встречаются и более сложные конфигурации, например 6PST.

Время срабатывания. Современные реле SR срабатывают за 10–20 мс, что критически важно для быстрого останова опасных механизмов.

Степень защиты. Для монтажа в шкафах управления достаточно IP20, но если реле устанавливается в агрессивной среде, требуется более высокий класс.

Тип подключения. Винтовые клеммы или пружинные зажимы — выбор зависит от удобства монтажа и условий эксплуатации.

Типовые схемы применения

Реле безопасности SR находят применение практически в любой отрасли, где существует риск травмирования оператора. Среди наиболее распространённых сценариев:

• Аварийный останов (E-Stop). Кнопка с двумя нормально замкнутыми контактами подключается к обоим каналам реле. При нажатии оба канала размыкаются, и выходные контакты реле отключают питание исполнительных механизмов.
• Контроль защитных дверей. Индуктивные или механические датчики следят за положением двери. Если дверь открывается, реле SR разрывает цепь питания опасного оборудования.
• Световые завесы и сканеры. Устройства с выходами OSSD (например, Type 4) подключаются к реле SR, которое служит интерфейсом между датчиком и силовыми контакторами.
• Двуручное управление. Для прессов и штамповочных станков реле SR контролирует синхронность нажатия двух кнопок, исключая возможность работы одной рукой.
• Контроль скорости и остановки. Специализированные модели, такие как SRTC, обеспечивают задержку отключения для безопасного останова приводов с выбегом.

Категории безопасности и стандарты

Реле безопасности SR классифицируются по нескольким международным стандартам:

Соответствие этим стандартам подтверждается сертификатами TÜV, UL, EAC и других аккредитованных органов. При проектировании системы безопасности важно учитывать, что реле SR является лишь одним из элементов. Общая категория безопасности определяется самым слабым звеном в цепочке «датчик — логика — исполнительный механизм».

Монтаж и ввод в эксплуатацию

Реле безопасности SR монтируются на стандартную DIN-рейку 35 мм в шкафах управления с минимальной степенью защиты IP54. При подключении необходимо соблюдать несколько правил:

Важно! Все соединения должны выполняться только при отключённом питании. Несоблюдение этого правила может привести к ложному срабатыванию или, что опаснее, к отказу защитной функции.

• Разделение силовых и сигнальных цепей. Провода от датчиков безопасности и цепи обратной связи следует прокладывать отдельно от силовых кабелей приводов и преобразователей частоты.
• Обратная связь (EDM). Если к реле подключены внешние контакторы, их нормально замкнутые контакты включаются в цепь обратной связи. Это позволяет реле обнаружить залипание контактора.
• Выбор режима запуска. Ручной запуск с контролем кнопки предпочтителен для большинства применений. Автоматический запуск допускается только там, где исключён доступ человека в опасную зону после подачи питания.
• Регулярная проверка. Реле безопасности SR не требуют обслуживания, но не реже одного раза в месяц необходимо проверять их работоспособность: активировать аварийный останов и убедиться, что выходные контакты размыкаются.

Заключение

Реле безопасности SR — это не просто коммутационный аппарат, а интеллектуальный компонент системы защиты. Его избыточная архитектура, самодиагностика и соответствие строгим стандартам делают его незаменимым элементом современного промышленного оборудования. Правильный выбор модели, грамотный монтаж и регулярная проверка обеспечивают надёжный барьер между человеком и потенциально опасными механизмами.
